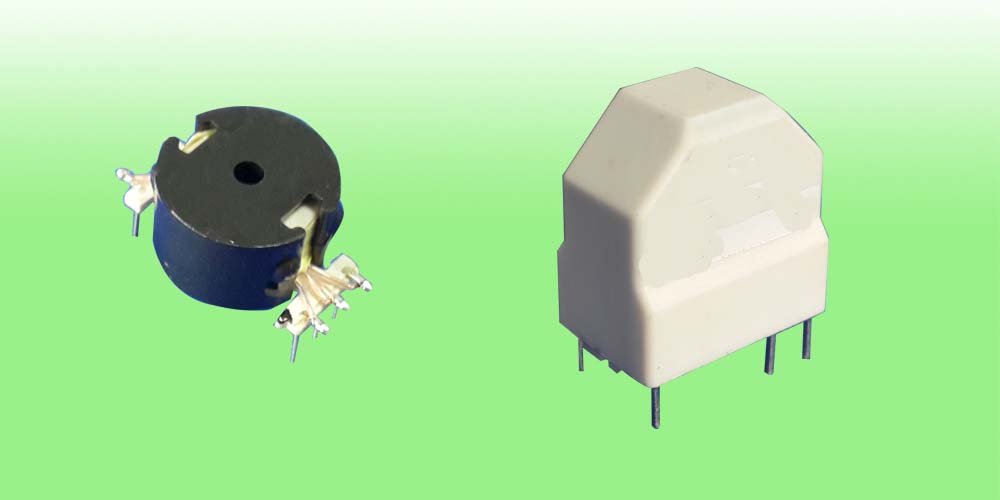

功率脉冲变压器返回产品列表>>
开关变压器的工作原理
脉冲变压器是一种常用的变压器产品，对通信用的变压器而言，非线性畸变是一个极重要的指标，因此要求变压器工作在磁心的起始导磁率处，以至即使像输入变压器那样功率非常小的变压器。今天我们主要来介绍一下脉冲变压器工作原理及主要用途，希望可以帮助到大家。
脉冲变压器工作原理
脉冲变压器工作原理利用铁心的磁饱和性能把输入的正弦波电压变成窄脉冲形输出电压的变压器?？捎糜谌忌掌鞯牡慊?、晶闸管的触发等。脉冲变压器结构为原绕组套在断面较大的由硅钢片叠成的铁心柱上，副绕组套在坡莫合金材料制成的断面较小的易于高度饱和的铁心柱上，在两柱中间可设置磁分路。电压和磁通的关系，输入电压u1是正弦波，在左面铁心中产生正弦磁通Φ1。右面铁心中磁通Φ2高度饱和，是平顶波，它只有在零值附近发生变化，并立即饱和达到定值。当Φ2过零值的瞬间，在副绕组中就感应出极陡的窄脉冲电动势e2。磁分路有气隙存在，Φσ基本上按线性变化，与漏磁相似，其作用在于保证Φ1为正弦波。
脉冲变压器主要用途
脉冲变压器广泛用于雷达、变换技术;负载电阻与馈线特性阻抗的匹配;升高或降低脉冲电压;改变脉冲的极性;变压器次级电路和初级电路的隔离应用几个次级绕组以取得相位关系;隔离电源部分的直流成分;在晶体管(或电子管)脉冲振荡器中使集电极(阳极)和基极(栅极)间得到强藕合;采用若干个次级绕组，以便得到几个不同幅值的脉冲，使电子管的板极回路和栅极回路，或晶体管的集电极与基极间形成正反馈，以便产生自激振荡;作为功率合成及变换元件等
