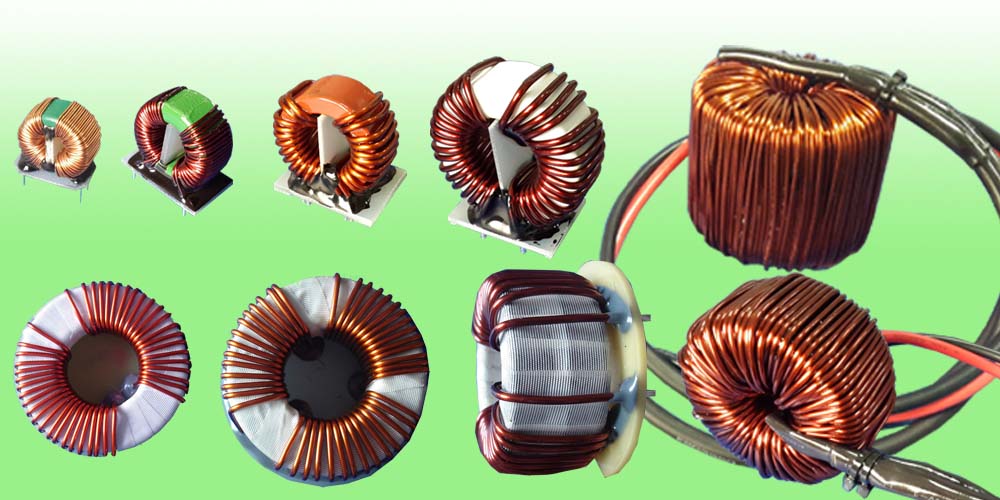

一.   共模电感外观图

        以上为公司常见成品样式图，其它特殊款式暂未列入其中，欢迎咨询。本公司可按客户要求定制各种规格及封装尺寸的共模电感。

二. 共模电感

1.工作频率：30KHz-100MHz

2.工作电流：0.1A to 300A

3.工作温度：-40℃ to +200℃

4.储存温度：-25℃ to +85℃

5.储存湿度：30 to 95%

三. 共模电感的特点

共模电感也叫共模扼流圈是一个以铁氧体为磁芯的共模干扰抑制器件，它由两个尺寸相同，匝数相同的线圈对称地绕制在同一个铁氧体环形磁芯上，形成一个四端器件，要对于共模信号呈现出大电感具有抑制作用，而对于差模信号呈现出很小的漏电感几乎不起作用。常选用初始磁导率较高的铁氧体磁芯来制做，类型有UU、ET、EE、环形等。

共模电感主要特点是 : 制做方便，安装简单、价格便宜，可靠性高的特点。

四. 共模电感的应用

流过共模电流时磁环中的磁通相互叠加，从而具有相当大的电感量，对共模电流起到抑制作用，而当两线圈流过差模电流时，磁环中的磁通相互抵消，几乎没有电感量，所以差模电流可以无衰减地通过。因此共模电感在平衡线路中能有效地抑制共模干扰信号，而对线路正常传输的差模信号无影响。


五. 共模电感价格

    共模电感的价格区间一般在0.5 -30元之间，价格主要取决于产品的工艺复杂程度、客户对原材料的要求，以及是否要求过安规认证等。
